超聲波焊頭出現裂紋后引發報警，本質是裂紋破壞了焊頭的結構完整性與振動特性，導致設備的“狀態監測系統”捕捉到異常信號，觸發自我保護機制。具體可從焊頭的功能定位、裂紋引發的連鎖反應，以及設備的監測邏輯三個層面拆解：

 一、先明確核心前提：焊頭的關鍵作用與“正常狀態要求”

焊頭是超聲波焊接的“最終執行部件”，核心功能是將換能器傳遞的高頻機械振動（通常15-70kHz）精準傳遞到工件，同時承受焊接壓力（通常幾十至幾百公斤）。為實現穩定焊接，焊頭需滿足兩個關鍵要求：

1. 結構完整：無裂紋、無變形，確保振動能量“無損耗、無偏移”傳遞；

2. 振動特性穩定：振幅、頻率、振動應力分布符合設計參數（與換能器、變幅桿共振匹配）。

一旦焊頭出現裂紋，這兩個要求會被直接打破，進而觸發設備的異常監測。

 二、裂紋引發報警的3個核心機制

超聲波焊接設備通常內置振動傳感器、電流傳感器、位移傳感器等監測元件，裂紋會通過以下方式觸發這些元件的“異常信號”，最終轉化為報警：

 1. 振動特性失衡：觸發“振幅異常”或“頻率漂移”報警

焊頭的振動是“整體共振”行為，裂紋會破壞其固有共振頻率和振幅分布：

- 頻率漂移：完好焊頭的共振頻率與換能器、發生器的輸出頻率高度匹配（誤差通常＜0.1kHz），以確保振動能量高效傳遞。若焊頭出現裂紋（尤其橫向裂紋），其結構剛度會局部下降，固有共振頻率會偏離設計值（比如從20kHz降至19.5kHz）。此時，發生器的“頻率跟蹤系統”會檢測到“輸出頻率與焊頭共振頻率不匹配”，判定為“頻率漂移異?！?，觸發報警；

- 振幅不均：裂紋會導致焊頭的振動能量分布不均——裂紋區域的振幅會顯著降低（能量被裂紋“消耗”），而其他區域可能因應力集中出現振幅超標。設備的“振幅監測傳感器”（通常安裝在焊頭或變幅桿上）會捕捉到這種“振幅波動超出設定范圍”（比如正常振幅50μm，裂紋后波動至30-70μm），進而觸發“振幅異常”報警。

 2. 應力與負載突變：觸發“過流”或“負載過大”報警

裂紋會導致焊頭承受的機械應力急劇變化，間接引發設備負載異常：

- 局部應力集中：超聲波振動時，焊頭的應力會集中在裂紋尖端（應力值可能達到完好狀態的3-5倍）。為維持焊接所需的“有效振幅”，設備會自動增大發生器的輸出功率（通過提高電流實現），以補償裂紋造成的能量損耗。此時，發生器的“電流傳感器”會檢測到“輸出電流超出額定值”（比如正常工作電流10A，裂紋后升至15A），判定為“過流異?！?，觸發報警；

- 負載不穩定：若裂紋較大（如貫穿性裂紋），焊頭在焊接壓力作用下可能出現“微變形”或“振動卡頓”，導致設備的“負載監測系統”（通過檢測電機扭矩或壓力傳感器信號）捕捉到“負載忽高忽低”，判定為“負載過大或不穩定”，觸發報警。

 3. 結構位移偏差：觸發“行程異?！被颉岸ㄎ黄睢眻缶?/span>

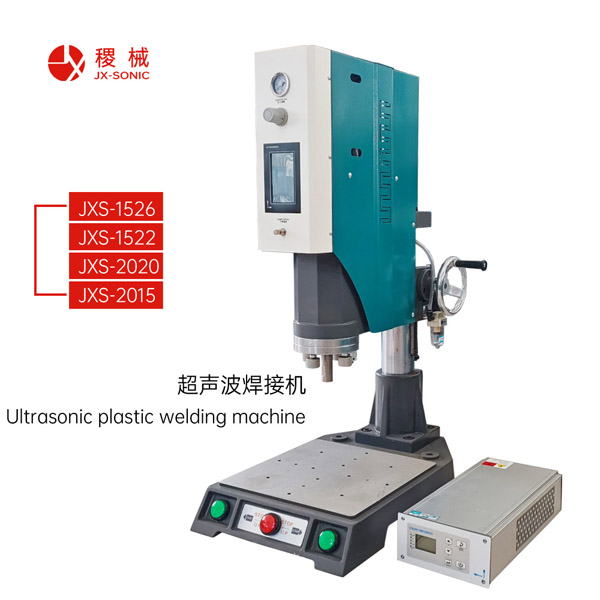

部分超聲波焊接設備（如立式焊接機）會監測焊頭的“上下行程精度”，裂紋可能間接導致位移異常：

- 若裂紋位于焊頭與變幅桿的連接部位（如螺紋處裂紋），會導致焊頭與變幅桿的連接松動。焊接時，焊頭可能出現“軸向竄動”（上下位移偏差超出設定范圍，比如正常偏差±0.05mm，裂紋后偏差±0.2mm）；

- 設備的“位移傳感器”（如光電傳感器、光柵尺）會檢測到這種“行程偏差超標”，判定為“焊頭定位異?！?，觸發報警。

 4. 極端情況：裂紋碎片觸發“機械卡阻”報警

若裂紋進一步擴展，導致焊頭出現“碎片脫落”（如小塊金屬掉落），脫落的碎片可能卡在焊頭與工件、或焊頭與導軌之間，造成“機械卡阻”。此時，設備的“驅動電機電流傳感器”會檢測到“電機扭矩突然增大”（比如伺服電機電流驟升），判定為“卡阻異?！?，觸發緊急停機報警。

 三、總結：報警是設備的“自我保護”

焊頭裂紋引發的報警，本質是設備通過監測“振動、電流、位移”等信號，識別到“焊頭已無法正常、安全地傳遞振動能量”——既是對焊頭本身的保護（避免裂紋擴大導致焊頭崩裂），也是對換能器、發生器等核心部件的保護（避免因負載異常燒毀這些高價部件），同時還是對焊接質量的保護（裂紋會導致焊接強度不足、工件損壞等問題）。

因此，一旦出現“焊頭相關報警”，必須立即停機檢查焊頭狀態，切勿強行使用——否則不僅會導致焊頭徹底報廢，還可能引發換能器、發生器等部件的連鎖損壞，維修成本極高。
